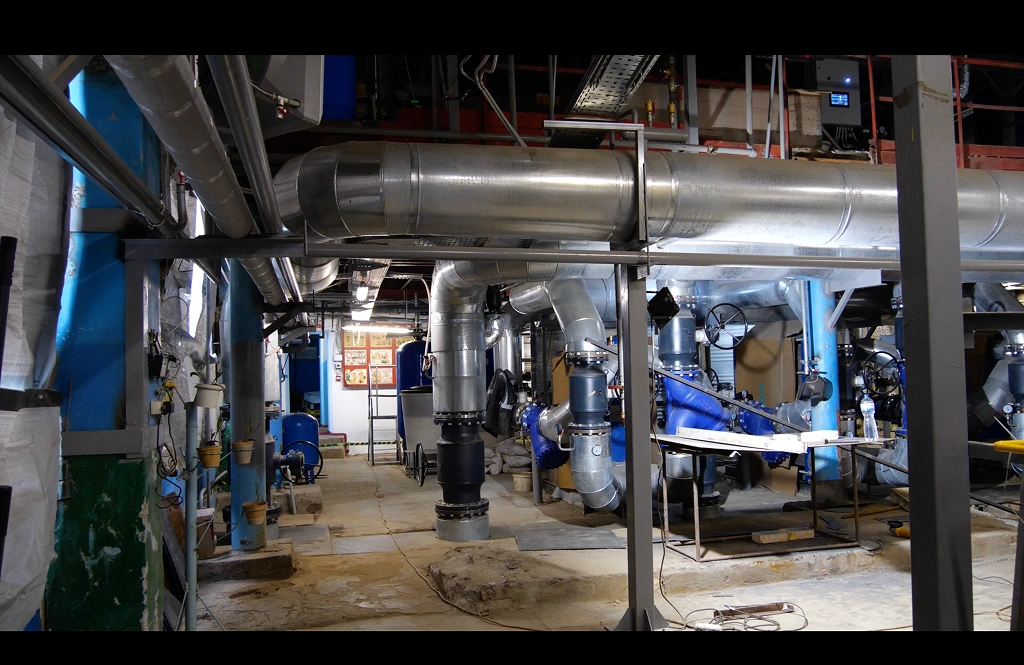

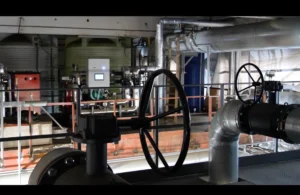

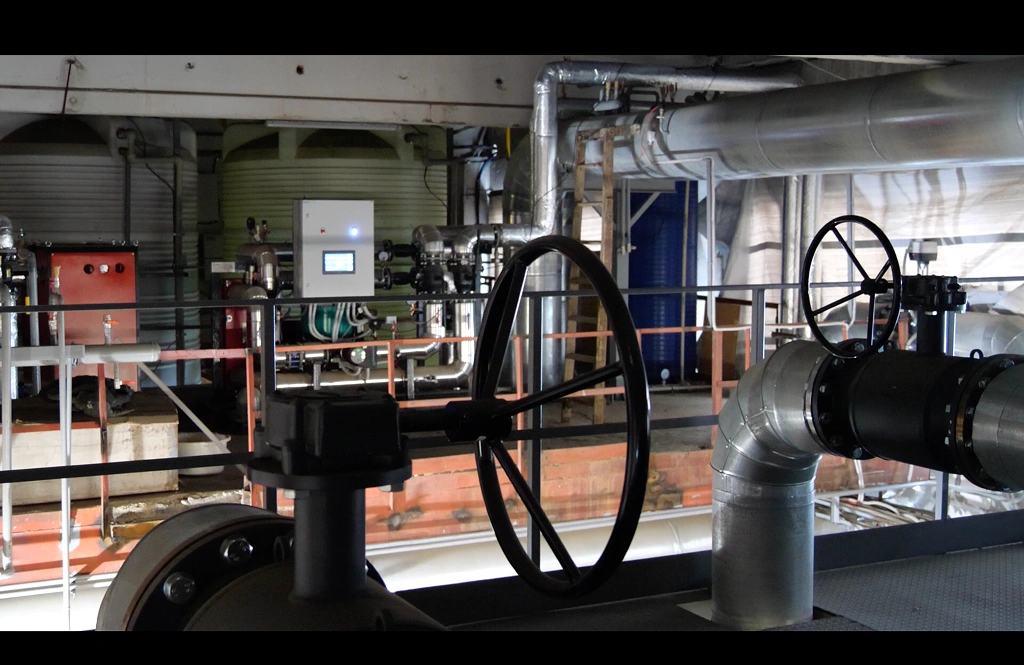

Блочні газові котельні
для теплопостачання будівель і споруд

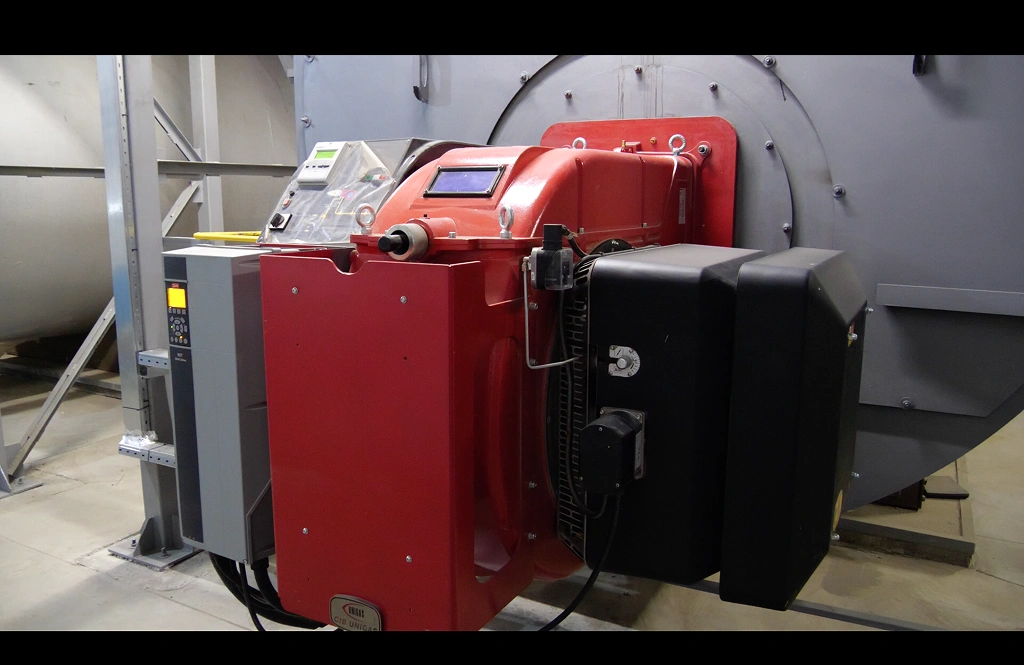

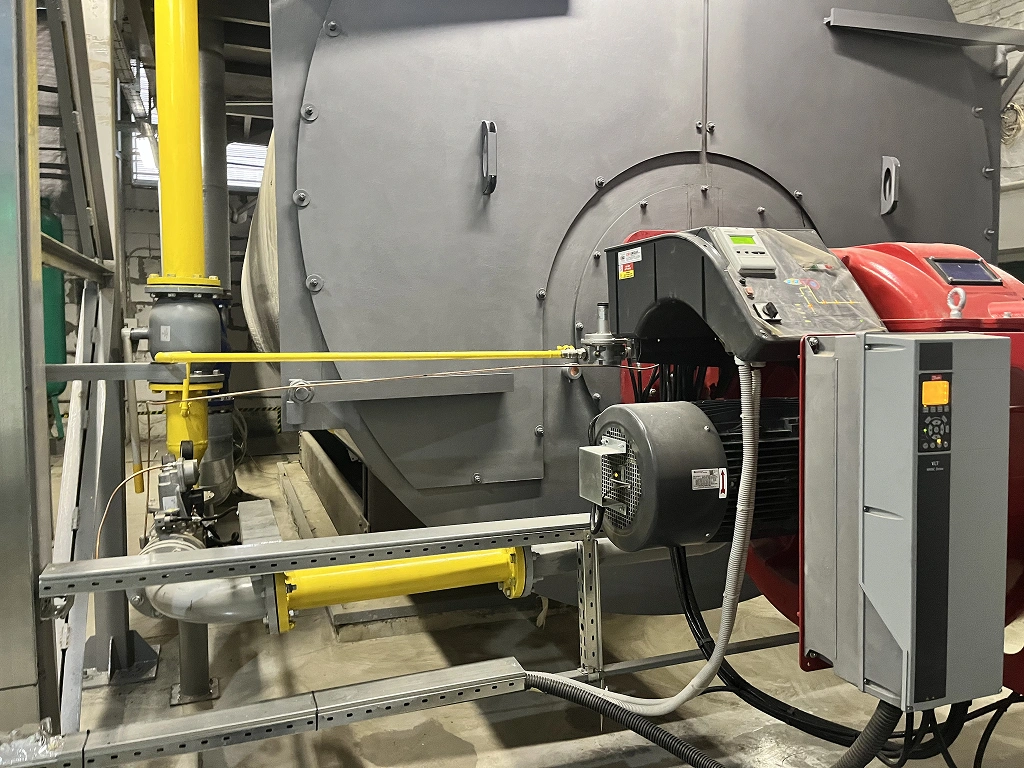

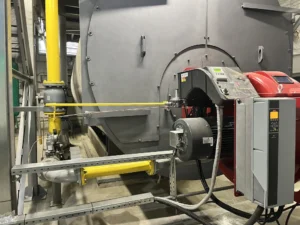

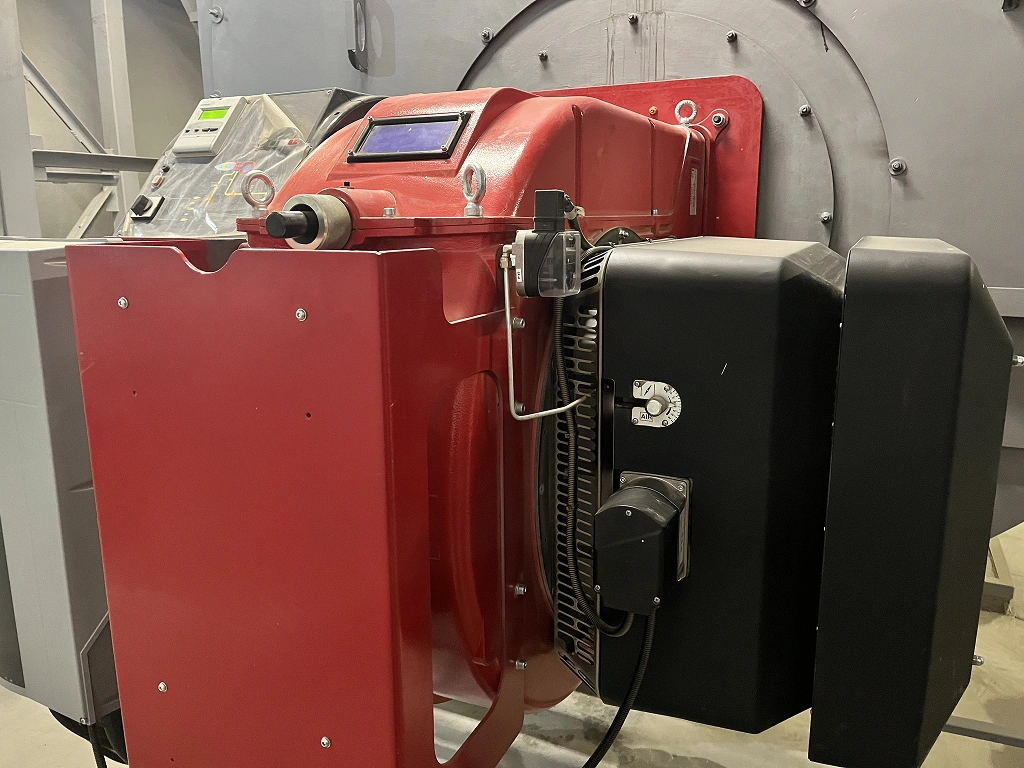

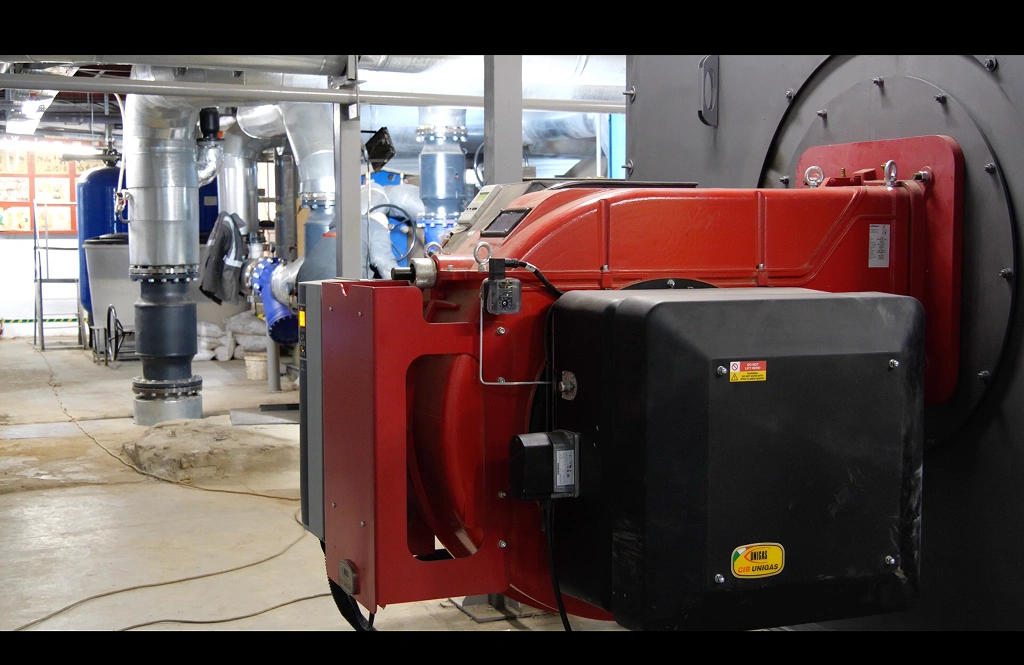

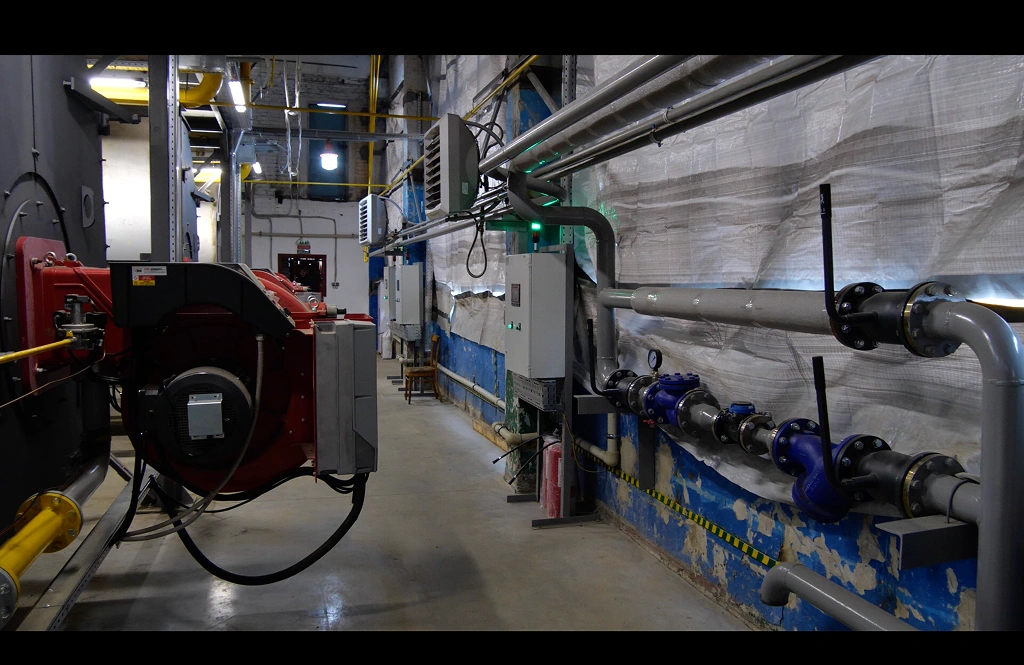

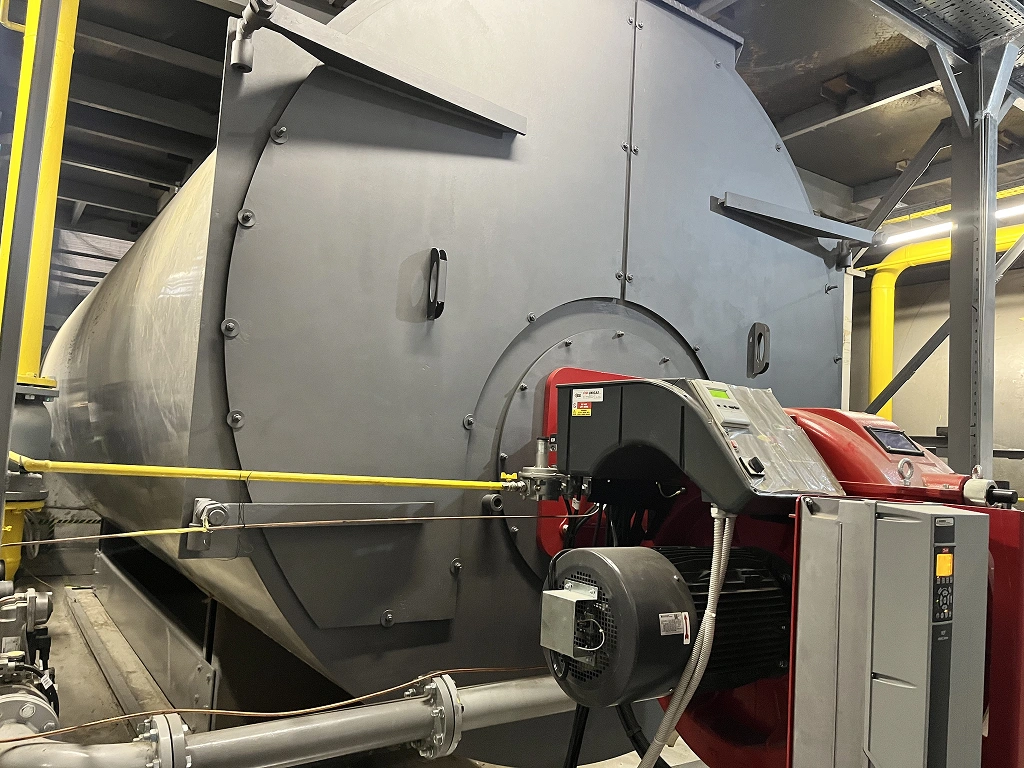

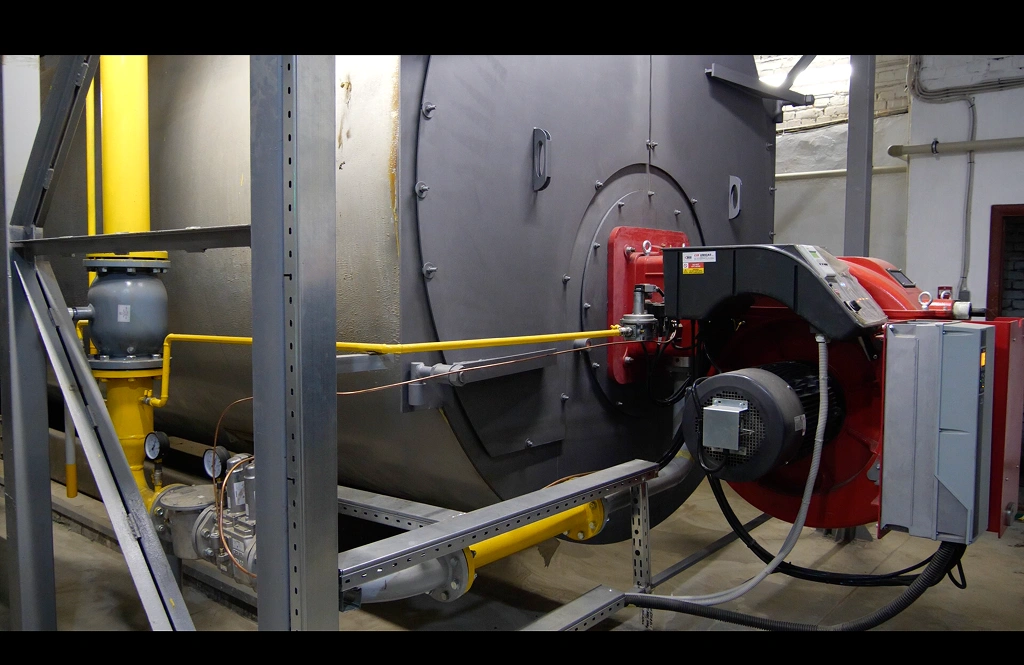

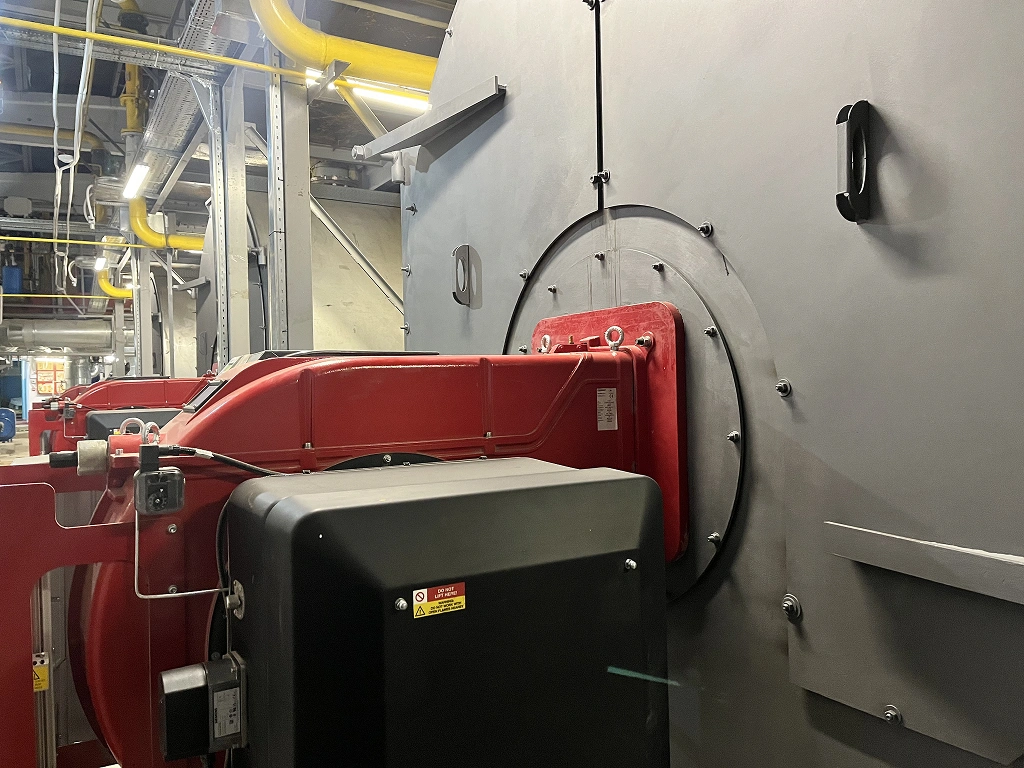

У блочних газових котелень типу КМ-2 теплогенеруючим обладнанням виступають сталеві водогрійні котли жаротрубного типу КОЛВІ із вентиляторними пальниками, повітря для горіння в яких подається примусово.
Дані котельні застосовуються для теплопостачання будівель, характеристики яких вимагають забезпечення температурного графіку системи опалення на рівні 90/70 °C і вище та із високим тиском теплоносія (більше за 0,3 МПа на вводі в котельню).
Блочні газові котельні відносяться до котельних установок великої потужності (до 69 МВт), які неможливо виготовити у вигляді транспортабельних контейнерів, через великі габаритні розміри.

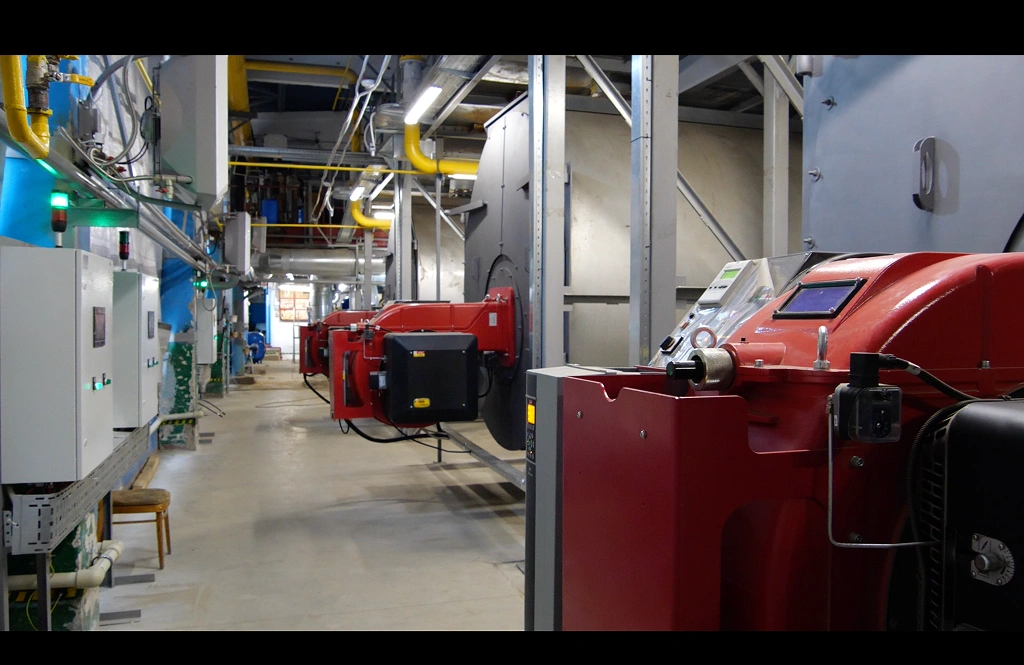

Такі котельні виготовляють у вигляді технологічних блоків, вузлів, що транспортуються і збираються на місці встановлення. У заводських умовах котельня розділяється на блоки так, щоб при монтажних роботах збирання єдиної конструкції займало мінімум часу.
Основний модельний ряд блочних котелень КОЛВІ КМ-2
- КМ-2-12000-Б/гс-КОЛВІ 6000Т
- КМ-2-15000-Б/гс-КОЛВІ 5000Т
- КМ-2-18000-Б/гс-КОЛВІ 6000Т
- КМ-2-24000-Б/гс-КОЛВІ 8000Т
- КМ-2-28000-Б/гс-КОЛВІ 14000Т
- КМ-2-34000-Б/гс-КОЛВІ 17000Т
- КМ-2-42000-Б/гс-КОЛВІ 14000Т
- КМ-2-51000-Б/гс-КОЛВІ 17000Т
- КМ-2-69000-Б/гс-КОЛВІ 23000Т
Технічні характеристики
| Найменування показника | КОЛВІ 5000Т | КОЛВІ 10 000Т |
|---|---|---|
| Номінальна теплопродуктивність , кВт | 5000 | 10000 |
| Робочий тиск котла, не більше МПа (bar) | 1,0 (10) | 1,0 (10) |
| Витрата палива | ||
| Природний газ, м3 н/г | 569,9 | 1139,8 |
| Дизпаливо, кг/г | 444,4 | 888,8 |
| Макс. вихідна температура котлової води, С | 115 | 115 |
| Мінімальний тиск теплоносія, bar | 1,5 | 1,5 |
| Об'єм води в котлі, Л | 8561 | 19733 |
| ККД, не менше, % | 92 | 92 |
| Опір топки котла по стороні димових газів, mbar | 8,2 | 8,7 |
| Гідравлічний опір водяного тракту, mbar | 180 | 180 |
| Діаметри патрубків | ||
| Подаючий/зворотний DN/PN | 200 | 300 |
| Запобіжний, DN/PN | 80 | 100 |
| Дренажний, DN/PN | 40 | 40 |
| Діаметр димоходу, мм | 600 | 900 |
| Габарити котла без урахування пальника | ||
| Довжина, не більше, мм | 5550 | 7320 |
| Ширина, не більше, мм | 2260 | 2910 |
| Висота (з урахуванням патрубка), не більше | 2660 | 3360 |
| Маса котла, кг | 12750 | 24630 |
| Гарантійний строк (з дня вводу в експлуатацію), рік | 2 | 2 |
| Викиди емісії при спалюванні природного газу, мг/м3 | ||
| СО, не більше | 30 | 30 |
| NOx, не більше | 130 | 130 |
